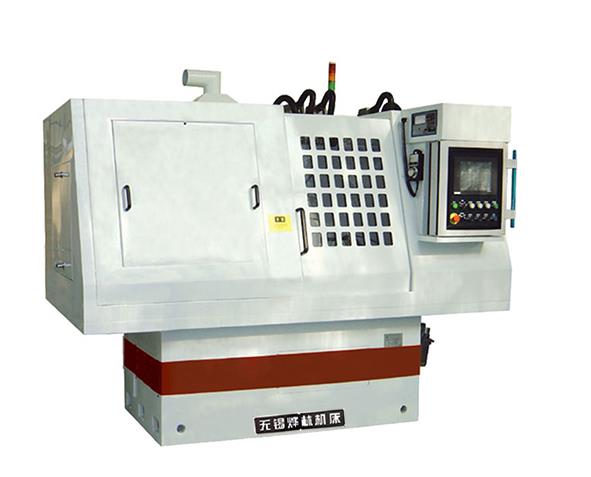

MB215CNC半自...
|
| MB215CNC半自動數控內圓 |
|
| 產品名稱：MB215CNC半自動數控內圓 |
| 產品編號：— |
發布日期：
2023/3/15 |
| 產品產地：江蘇無錫 |
產品規格：可根據用戶需求定制 |
| 產品商標：無錫燁林機床有限公司 |
 |
|
|
|
|
|
 主要特點：
本機床為單軸數控半自動內圓磨床，主要用于孔徑50毫米以?xún)?nèi)工件內孔的磨削。
機床床身采用鑄鐵澆注，結構緊湊，穩定性好，剛性強。
機床為半自動循環，磨削進給速度、磨削速度、修整速度為自動轉換。
機床參數的設置，調整采用觸摸屏形式，可實現人機對話，操作直觀方便。
機床進給采用日本三菱伺服電機通過聯軸器驅動滾珠絲桿運動，導軌采用十字交叉式滾柱鋼導軌，精確度高，剛性好。
工作臺往復運動的液壓部分由ＰＬＣ自動控制。
機床工件的夾緊由三爪卡盤、氣動夾具、液壓夾具、薄膜夾具等多種夾具可供用戶選配。
磨削用砂輪軸采用高速電主軸，由靜止變頻器控制，實現無極調速。
規格參數：
| 機床型號 |
MB215 |
| 磨削孔徑 |
φ5-φ50 |
| 最大磨削深度 |
80 |
| 工件旋徑 |
罩內（mm） |
φ180 |
| 罩外 |
φ220 |
| 床頭最大回轉角度（°） |
30° |
| 工件轉速（r/min） |
280、400、560、800 |
| 砂輪轉速（r/min） |
16000-24000/18000-60000 |
| 機床總功率 |
８ |
| 工件電機功率 |
0.45/0.75 |
| 砂輪電機功率 |
2-6 |
| 機床外形尺寸 |
1900×1650×1800 |
| 機床重量 |
1200 |
| 工作精度 |
內孔圓度（μm） |
3 |
| 內孔圓柱度（μm） |
3 |
| 內孔表面粗糙度（μm） |
Ra0.4 |
| 內孔尺寸分散 |
0.015 |
|
|
|
|
|
|
|
|
|
|
