 一、產品概述 GCYW型高效除油除污裝置是針對鋼鐵行業連鑄、熱軋濁環水而研制開發的一種新型除油、除濁設備。目前鋼鐵企業連鑄、熱軋的含油含濁水處理采用的工藝一般為“化學除油器+過濾器”，GCYW型高效除油除污裝置是“化學除油器”及“過濾器”的結合體，集混凝反應、澄清沉降、排泥、過濾、反洗等功能為一體，設備可配套全自動控制系統，由PLC控制系統的運行、反洗及排泥過程。 二、適用范圍 鋼鐵企業連鑄含油含濁水處理; 鋼鐵企業熱軋含油含濁水處理; 其它行業相類似的需澄清、過濾的水處理。 三、型號意義
四、與原有工藝的比較 目前鋼鐵企業連鑄、熱軋的含油含濁水處理采用的工藝與選用GCYW型高效除油除濁裝置工藝存在一定的區別。 1、工藝流程對比
�、� 常規工藝流程簡圖
② 選用GCYW型高效除油除濁裝置工藝流程簡圖
2、工藝比較

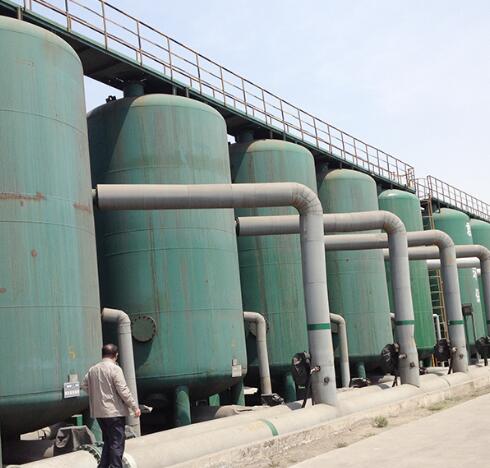

五、設備的構成 設備由進水混合反應器、澄清裝置、集泥裝置、排泥系統、配水系統、反洗系統、布?xì)庋b置等組成，設備為一元化裝置，現場就位接入相應的管路即可投入運行。 多臺設備布置時，可根據用戶要求配套過濾區域內總進、出水管、排泥管、排水管及壓縮空氣管等。 六、設備特點 1、集化學除油器及高速過濾器為一體，同時具備澄清、過濾器、排泥、反洗等功能，操作簡單便利。 2、可配套全自動控制系統，由PLC控制設備的排泥、反洗及運行過程。 3、設備為立式容器式結構，可多臺組合成一個水處理單元，占地面積小。 4、高效除油除濁裝置貯泥區為大錐角圓錐形，內部無死角，排泥迅速?gòu)氐住?/p> 5、設備反洗為本源式反洗，不需要另設反沖洗泵，用戶方只需提供反洗所需壓縮空氣即可。 6、可采用時間，壓差等多種方式自動啟動反沖洗，系統內各過濾單元依次進行反沖洗，其他單元仍然在過濾。
七、設備性能參數表
八、設備外形尺寸管口表
1、設備管口表
2、設備尺寸表
3、說明：以上表中尺寸及管口方位僅供參考，具體以供貨商提供的圖紙為準。
九、設備選型說明 1、設備選型應根據處理水量及現場場地位置來確定，在考慮節省投資的前提下，盡量選擇設備臺數多為宜，以提高系統處理的穩定性。 2、系統配套設備數量以不少于2臺為宜。 3、單臺設備處理水量的選擇：熱軋濁環水建議按參數表中下限為宜;連鑄濁環水建議不大于參數表中上限要求。 十、控制說明 1、手動控制：由人工操作各閥門來控制設備的運行。 2、自動控制： �、� 排泥：時間控制設備的排泥間隔周期及排泥時間。 �、� 反洗：時間控制設備的反洗間隔周期及反洗時間。 壓差控制設備反洗的啟動，時間控制反洗持續時間。 3、無論手動控制或自動控制，都必須參照供貨商提供的操作手冊及現場實際情況來操作。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
