XZ系列電量變送器...
|
|
| 產品名稱：XZ系列電量變送器 |
| 產品編號：— |
發布日期：
2015/10/27 |
| 產品產地：— |
產品規格：可根據用戶需求定制 |
| 產品商標：— |
 |
|
|
|
|
|
|
XZ系列電量變送器
|
|
| |
|
|
|
一、XZ型電量變送器通用技術條件：
引用標準及規則：GB／T13850—1998《交流電量轉換為模擬量或數字信號的電測量變送器》
準確度：±0.2％ ±0.5％
穩定度：符合GB／T13850—1998
工作環境：溫度：-10℃～50℃ 濕度：10～90％(無凝露)
貯藏條件：溫度一40～70℃ 濕度：10～95％(無凝露)
工頻耐壓：輸入／輸出／外殼間：AC 2KV／min
絕緣電阻：≥20MΩ
沖擊電壓：5KV，12／50US(峰值)
平均無故障時間：≥30000h
響應時間：≤400ms
工作頻率：50Hz±10％
輸出負載：電流：當輔助電源>24時，RL≤600Ω；當輔助電源為+12V、24V時，RL≤300Ω
電壓：R L≥25KΩ
輸出波紋：≤2C％
輸入功耗：電壓回路：<0.2VA／100V．電流回路：<0.1VA／5A
過載能力：電流：2倍連續30倍1秒 電壓：2倍連續
校正幅度：滿度±10％ 零位±1％
輔助電源：AC、DCl10、220V±15％、DCl2V、DC24V、或用戶選擇
電源功耗：?jiǎn)温?lt;3VA 雙組合<5VA 三組臺<6VA
外形尺寸：(I類)82×24×110mm3 (Ⅱ類)65×70×106mm3
(Ⅲ類)82×70×106mm3 (Ⅳ類)100×70×106mm 3
罩殼材料：聚碳酸脂(阻燃)
安裝方式：壁掛式或NS35型導軌嵌入式安裝。

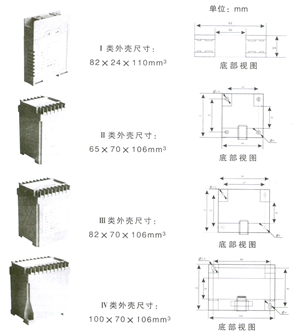

二、XZ型變送器外殼圖型及安裝尺寸說明：
本廠生產的電量變送器，按外型的大小分為四種：Ⅰ類、Ⅱ類、Ⅲ類、Ⅳ類。其中I類、Ⅱ類、Ⅲ類是單路變送器外殼(屬于NS35型導軌嵌入式安裝)，Ⅳ類是多路變送器和功率變送器外殼(壁掛式或Ns35型導軌嵌入式安裝)。
外殼圖型尺寸：(點擊放大)
