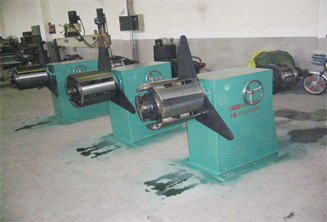

液壓放料架...
|
|
| 產品名稱：液壓放料架 |
| 產品編號：— |
發布日期：
2012/4/28 |
| 產品產地：—江蘇無錫 |
產品規格：可根據用戶需求定制 |
| 產品商標：—冶龍 |
 |
|
|
|
|
|
一、用途：
本機用于厚度 2mm 以下普碳鋼、合金鋼、銅鋁及不銹鋼帶的中軋，精軋成品厚度≥ 0.10mm 。本機型在原機型上將機架，壓下裝置，輥系進行了放大，具有軋制力大、精度高、穩定性強的特點，特別適用優質鋼、不銹鋼的精軋。
二、設備組成及結構特點：
本機為支承輥傳動，由主電機、減速機、人字齒輪座、萬向接軸帶動機架。采用整體底座，安裝、調試方便。
本機支承輥為彈簧平衡、用螺母調節，入口處設有導位裝置，可控制帶材放卷張力。減速器、人字齒輪座采用油池飛濺潤滑。
工作輥材質采用冷軋用的合金鋼 9Cr2Mo ，軸承為滾針軸承。支承輥軸采用 FCD 軋機專用軸承，軸承座附有換輥裝置，便于換輥。主電機有交流調速電機，直流電機兩種。
三、技術參數：
|
軋制力 |
1500KN |
傳動型式 |
支承輥傳動 |
|
進料規格 |
2 × 300(350) mm |
成品規格 |
0.1 × 350 mm |
|
機架截面 |
170 × 230 mm |
窗口尺寸 |
380 × 1250 mm |
|
工作輥規格 |
Φ 120(110) × 350-600 mm |
支承輥規格 |
Φ 350 × 350-400 FCD 軸承 |
|
主電機 |
Z4-280-41 185kw |
壓下電機 |
5.5KW 擺線針輪減速機 |
|
軋制速度 |
100m /min |
180m /min |
壓下速度 |
0.048mm /s |
|
減速箱 |
ZQ100 |
ZQ85 |
壓下蝸輪副 |
Mt=10 ， Z=40 ， A=210mm |
|
人字齒輪座 |
A=590 ； Mn=10 ； |
主機重量 |
|
|
卷取機
( 選用規格 ) |
液壓四棱錐式，套筒式，打卷機
收卷電機Z4 90kw直流電機 |
設備外型尺寸
長×寬×高 |
4980 × 2400 × 3000 | |
| | |
|
|
|
|
|
|
|
|
|
