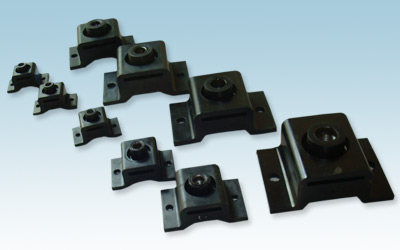

BE型隔振器...
|
|
| 產品名稱：BE型隔振器 |
| 產品編號：— |
發布日期：
2009/11/24 |
| 產品產地：— |
產品規格：可根據用戶需求定制 |
| 產品商標：范蠡 |
 |
|
|
|
|
|
一、用途：
用于主機、輔機、各種動力機械和儀器儀表免受振動的影響，起到減少振動、噪音和防止沖擊的作用。 |
| |
| 二、型號說明 |
|
|
| 三、技術參數 |
|
額定載荷下固有頻率（Hz） |
10±2 |
|
阻尼比（C/Cc） |
0.08±0.01 |
|
額定負荷下靜變形δ（mm） |
δ≤4（BE-10～BE-160） |
|
δ≤5（BE-220～BE-400） |
|
拉伸破壞強度P1（MPa） |
≥3.9（≈40kgf/cm2） |
|
破壞載荷Pp（N） |
≥15倍額定載荷 | | | | |
| |
| 四、BE型隔振器的額定負荷 |
|
產品型號 |
額定負荷 |
|
X正方向 |
X反方向 |
Y向 |
Y向 |
|
BE-10 |
10 |
7 |
12 |
6 |
|
BE-15 |
15 |
10 |
18 |
9 |
|
BE-25 |
25 |
17 |
30 |
15 |
|
BE-40 |
40 |
28 |
45 |
20 |
|
BE-60 |
60 |
40 |
70 |
30 |
|
BE-85 |
85 |
60 |
100 |
40 |
|
BE-120 |
120 |
80 |
135 |
60 |
|
BE-160 |
160 |
110 |
180 |
80 |
|
BE-220 |
220 |
150 |
240 |
110 |
|
BE-300 |
300 |
200 |
330 |
150 |
|
BE-400 |
400 |
280 |
430 |
180 | | |
| |
| 五、BE型隔振器外型尺寸 |
|
產品型號 |
M |
L |
B |
H |
L1 |
B1 |
D |
N |
|
BE-10 |
M8 |
70 |
36 |
40 |
54 |
/ |
7 |
2 |
|
BE-15 |
M8 |
70 |
36 |
40 |
54 |
/ |
7 |
2 |
|
BE-25 |
M8 |
70 |
40 |
40 |
54 |
/ |
7 |
2 |
|
BE-40 |
M10 |
85 |
55 |
46 |
68 |
/ |
9 |
2 |
|
BE-60 |
M12 |
100 |
65 |
50 |
80 |
/ |
9 |
2 |
|
BE-85 |
M14 |
120 |
70 |
60 |
100 |
/ |
11 |
2 |
|
BE-120 |
M16 |
140 |
85 |
60 |
112 |
/ |
13 |
2 |
|
BE-160 |
M18 |
145 |
90 |
62 |
115 |
/ |
13 |
2 |
|
BE-220 |
M22 |
150 |
105 |
70 |
120 |
/ |
15 |
2 |
|
BE-300 |
M24 |
155 |
110 |
75 |
125 |
60 |
15 |
4 |
|
BE-400 |
M27 |
175 |
120 |
80 |
140 |
65 |
17 |
4 | |
| |
| 六、BE型隔振器安裝示意圖 |
|
| | , |
|
|
|
|
|
|
|
|
|
