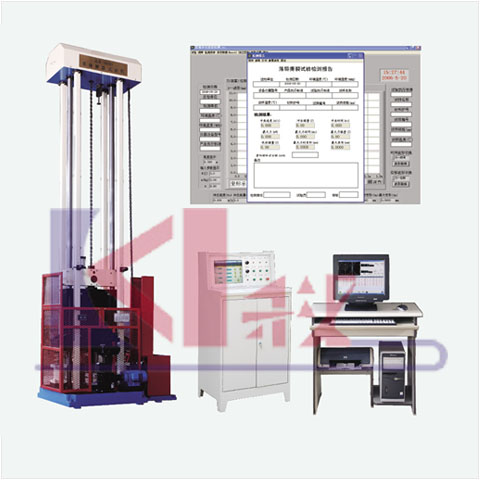

 DWTT系列落錘撕裂試驗機適用于各種鐵素體鋼、特別是各種管線鋼的落錘撕裂沖擊試驗。符合GB/T8363-2007和ASTM E436試驗方法。
該落錘機主機采用四支撐柱式穩定結構，剛性好，雙滑動導軌，具有自動送樣機構、定位機構、防傾倒機構、保險機構、液壓緩沖裝置、試樣回收裝置和安全防護裝置。
可通過對落錘提升高度的控制和增減配重塊兩種方式調節預置沖擊能量。
根據操作控制方式和測量顯示不同，該系列落錘機分為數顯式落錘撕裂試驗機和儀器化落錘撕裂試驗機兩種。
●數顯式落錘撕裂試驗機為單片微機控制，觸摸屏和按鍵操作；可顯示和控制提升高度，預置和顯示最大沖擊能量。
●儀器化落錘撕裂試驗機為微機控制式，可采集分析檢測數據：
a.測量并控制落錘提升高度：測試精度±1 mm，控制精度±5 mm；
b.測量沖擊速度：測量落錘沖擊前的最大沖擊速度；
c.測量載荷:落錘沖擊過程中所承受的載荷，測繪載荷-時間波形；
d.數據采集存貯：進口高性能、高采樣率數據采集卡在很短的沖擊過程中保證足夠多的采樣點數，確保能量變化曲線的真實性；
e.軟件分析：強大的軟件分析功能，給出各種數據處理結果：預置能量、沖擊能量、吸收能量、沖擊速度、沖擊時間、最大載荷、最大載荷時的能量、最大載荷時的的時間、最大載荷時的變形、載荷-時間波形、能量-時間波形，并可自動生成檢測報告，包括各個測試結果以及試樣尺寸、牌號、編號、溫度、環境溫濕度等。
主要技術指標：
|
規格型號 |
DWTT-30000 |
DWTT-40000 |
DWTT-50000 |
|
最大沖擊能量 |
30000J |
40000J |
50000J |
|
最大提升高度 |
2500mm |
|
主機安裝高度 |
≤5.8m |
|
沖擊速度 |
≥5m/s |
|
支座跨距 |
254+1.5mm |
|
落錘錘刃曲率半徑 |
R25.4±2.5mm |
|
支座鉗口曲率半徑 |
R14.3±1.59mm |
|
落錘錘刃中心線與支座跨距中心偏差 |
±1mm |
|
錘刃及支座鉗口支承面洛氏硬度 |
≥HRC55 |
|
試樣規格 |
300×70×（6-32）mm |
|
試驗機外形尺寸 |
約1600×2300×5500mm | , |
